NiFi Scenario

Nifi_Scenario(2022/5/23)

1. 목표

• 특정 시간에 생성되는 CSV 데이터를 시나리오가 요구하는 DB에 적합한 형태로 저장
• 특정 디렉토리에 csv 파일 생성 확인 및 읽기
  1. CSV 데이터 Validation
  2. 데이터 값의 Valid / Invalid 여부로 분기 처리 3-1) Valid한 값 cattle_auction_data 테이블에 저장 (A:문자열, B:문자열, C:문자열, D:숫자, E(파일명):문자열) 3-2) Invalid한 값 cattle_auction_invalid_data 테이블에 저장 (A:문자열, B:문자열, C:문자열, D:문자열, E(파일명):문자열)
  3. 실행 Log 저장 (validation_log 테이블)
  4. 완성된 Workflow Template으로 저장.

2. 전체적인 파이프라인 흐름

3. Processor 모음

(1) ExecuteProcess - Shell Script 작동부분

(2) Data 적재 파이프라인 부분

1) GetSFTP

• ssh을 이용해 원격 서버에 접속하여 데이터를 가져온다

2) OnlyTodayCSV (RouteOnAtrribute)

• 불러온 데이터 중에 금일 날짜의 데이터만 불러온다.
• ex) 오늘이 2022-05-23이라면 20220523.csv만 불러온다

3) AddValidSchema (UpdateAttribute)

• 이번 시나리오에서 진행할 사용자 지정 스키마 속성을 추가한다

4) ValidateRecord

• 들어온 데이터가 사용자 지정 스키마(hkschema)를 기준으로 부합한지 확인한다.

5)-1 Valid

(1) UpdateRecord

• 기존의 csv는 4개의 컬럼밖에 없으므로, filename이라는 새 컬럼을 추가한다.

(2) ConvertJSONToSQL_valid

• JSON형태의 데이터 내에서, row별로 insert sql 구문으로 변형시킨다

(3) Attribute_InsertSQL_valid (UpdateAttribute)

• 실제 실행될 Insert 구문내용을 담은 attribute를 추가한다

5)-2 Invalid

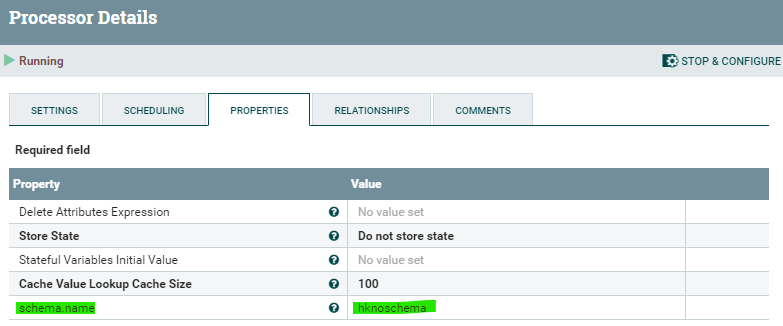

(1) AddInvalidSchema

• invalid한 스키마타입에 대해 정의하고 추가한다. (유효하지 않은 데이터에 대해서는 일괄 String 타입으로 처리)

(2) UpdateRecord

• 기존의 csv는 4개의 컬럼밖에 없으므로, filename이라는 새 컬럼을 추가한다.

(3) ConvertJSONToSQL_invalid

• JSON형태의 데이터 내에서, row별로 insert sql 구문으로 변형시킨다

(4) Attribute_InsertSQL_invalid (UpdateAttribute)

• 실제 실행될 Insert 구문내용을 담은 attribute를 추가한다

6) InsertDataAndLog (ExecuteSQL)

• SQL문을 삽입하고, 삽입과 동시에 진행내용을 담은 log를 적재한다

4. NiFi Flow Configuration 설정

(1) cattleAvroSchemaRegistry : valid 스키마 설정

• cattleCSVReader : csv형태의 파일 읽기



• cattleCSVRecordSetWriter : csv형태로 파일 쓰기



• cattleJsonRecordSetWriter : Json형태로 파일 쓰기



(2) nocattleAvroSchemaRegestry : invalid 스키마 설정

• nocattleCSVReader : csv형태로 파일 읽기



• nocattleJSONRecordSetWriter : Json형태로 파일 쓰기



(3) cattleDBCPConnectionPool : PostgreSQL 데이터 연결 커넥션 풀
